Thông tin chi tiết sản phẩm:
|
| Vật liệu: | nhựa và thép | Loại máy: | mũi doa |
|---|---|---|---|
| Lớp phủ: | tùy chỉnh | Màu sắc: | sơn theo yêu cầu |
| Đặc điểm kỹ thuật: | Φ500 | Dabber: | Φ89 |
| Chiều dài: | 80/450 | Loại khóa: | Nên sử dụng khóa ống khoan Φ73/76 |
| Làm nổi bật: | 200mm Fluted Reamer,Φ89 Tàu chở nước bằng chuông Dabber |
||

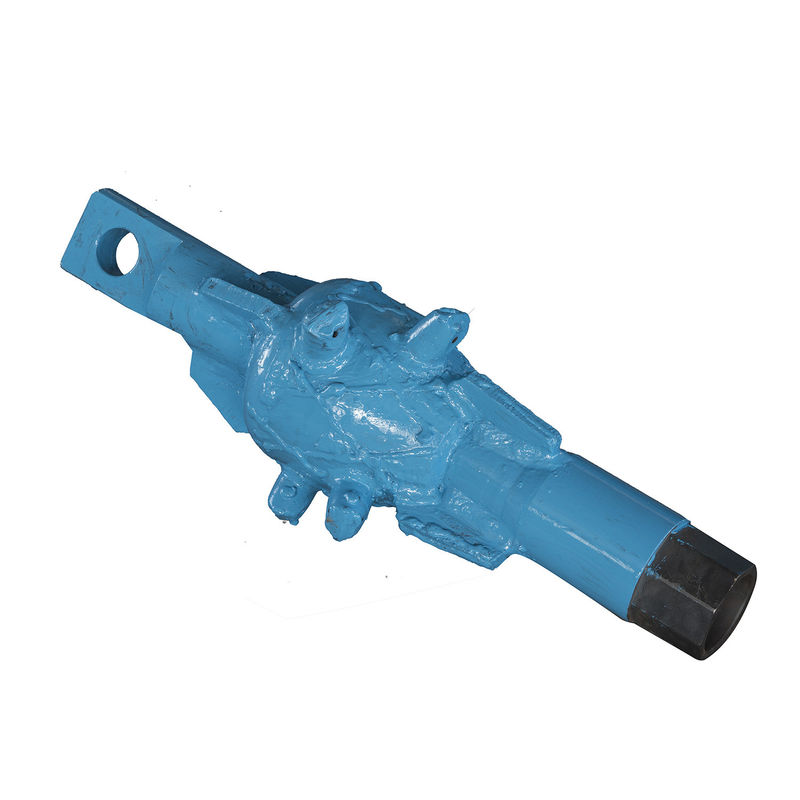

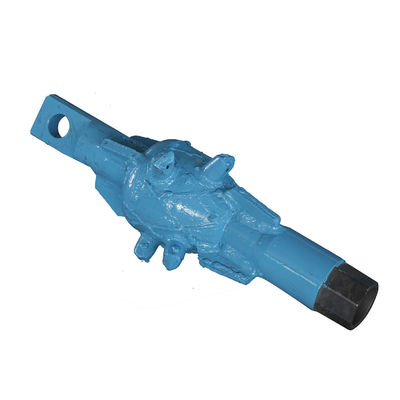

Dao phay rãnh Φ89 Dabber 200mm Với Khớp Nối Xoay
Mô tả sản phẩm
Dao phay rãnh (φ200 - φ1800).
Thích hợp cho đất cát và đất từ trung bình đến rất cứng.
Cấu trúc: Đúc thép.
Kết nối với cần khoan: kết nối trực tiếp với cần khoan; kết nối hình bát giác.
Kết nối với đường ống: có và không có khớp nối xoay.
| số sê-ri số |
1 | 2 | 3 | 4 | ||||||
| Thông số kỹ thuật (D) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | |
| 1 | Φ200 | 60 | 50 | 280 | 68 | 50 | 330 | Φ76 | 60 | 400 |
| 2 | Φ250 | Φ60 | 50 | 280 | Φ68 | 50 | 330 | Φ76 | 60 | 400 |
| 3 | Φ300 | 60 | 50 | 280 | 68 | 50 | 330 | Φ76 | 60 | 400 |
| 4 | Φ400 | Φ60 | 50 | 280 | 68 | 50 | 330 | Φ76 | 60 | 400 |
| 5 | 500 | Φ60 | 50 | 280 | Φ68 | 50 | 330 | 76 | 60 | 400 |
| 6 | Φ600 | Φ60 | 50 | 280 | Φ68 | 50 | 330 | Φ76 | 60 | 400 |
| 7 | Loại khóa (A) | Khuyến nghị dùng khóa ống khoan Φ50 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan 60 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan 73 được khuyến nghị |
||||||
| số sê-ri số |
1 | 5 | 6 | 7 | ||||||
| Thông số kỹ thuật (D) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | |
| 1 | Φ200 | Φ89 | 80 | 450 | 95 | 80 | 450 | Φ102 | 110 | 450 |
| 2 | Φ250 | Φ89 | 80 | 450 | 95 | 80 | 450 | Φ102 | 110 | 450 |
| 3 | Φ300 | Φ89 | 80 | 450 | 95 | 80 | 450 | Φ102 | 110 | 450 |
| 4 | Φ400 | Φ89 | 80 | 450 | 95 | 80 | 450 | Φ102 | 110 | 500 |
| 5 | Φ500 | Φ89 | 80 | 450 | 95 | 80 | 450 | Φ102 | 110 | 500 |
| 6 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ102 | 110 | 500 |
| 7 | Loại khóa (A) | Khuyến nghị dùng khóa ống khoan Φ73/76 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan Φ83 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan Φ89 được khuyến nghị |
||||||
| số sê-ri số |
1 | 8 | 9 | 10 | ||||||
| Thông số kỹ thuật (D) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | |
| 1 | Φ200 | Φ108 | 110 | 450 | ||||||
| 2 | 250 | Φ108 | 110 | 450 | ||||||
| 3 | Φ300 | 108 | 110 | 450 | Φ121 | 110 | 550 | |||
| 4 | Φ400 | Φ108 | 110 | 500 | Φ121 | 110 | 550 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ108 | 110 | 500 | Φ121 | 110 | 550 | Φ127 | 110 | 550 |
| Φ600 | Φ108 | 110 | 500 | Φ121 | 110 | 550 | Φ127 | 110 | 550 | |
| 7 | Loại khóa (A) | Khuyến nghị dùng khóa ống khoan Φ89 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan Φ102/Φ114 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan Φ114 được khuyến nghị |
||||||
| số sê-ri số |
1 | 11 | 12 | ||||
| Thông số kỹ thuật (D) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | Dabber (B) | Chiều dài (C) | Chiều dài (E) | |
| 1 | Φ200 | Φ108 | 110 | 450 | |||
| 2 | 250 | ||||||
| 3 | Φ300 | ||||||
| 4 | Φ400 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 5 | Φ500 | 168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | 600 | Φ168 | 180 | 650 | 194 | 200 | 700 |
| 7 | Loại khóa (A) | Khuyến nghị dùng khóa ống khoan Φ114/Φ127 được khuyến nghị |
Khuyến nghị dùng khóa ống khoan Φ140 được khuyến nghị |
||||
Thiết kế
Thiết kế thân đúc
Thân dao phay rãnh đúc được tạo thành bằng cách rót kim loại nóng chảy vào khuôn. Khi kim loại nguội đi và khuôn được lấy ra, phần còn lại là một thân rãnh rắn duy nhất. Mặc dù các khuôn có một khoản đầu tư đáng kể cho các nhà sản xuất, nhưng mỗi dao phay được sản xuất đều giống hệt nhau và cân bằng để có hiệu suất tối ưu. Một trục khoan được lắp vào dao phay và được hàn chắc chắn.
Thiết kế thân chế tạo
Thân dao phay rãnh được chế tạo bằng cách hàn nhiều mảnh kim loại lại với nhau vào một trục khoan. Đó là một quy trình thủ công cao đòi hỏi kỹ năng và sự chú ý đến từng chi tiết. Nếu một dao phay được chế tạo không cân bằng, nó có thể không quay đều trong lỗ và có khả năng gây hao mòn sớm.
Dịch vụ của chúng tôi
1. Ống khoan tuân thủ nghiêm ngặt theo tiêu chuẩn API ISO9001
2. Nếu bạn tìm thấy các vấn đề về chất lượng trong vòng một tháng kể từ khi trả lại gói hàng.
3. Tất cả đều tuân thủ nghiêm ngặt theo hợp đồng và thực hiện các nghĩa vụ và trách nhiệm
4. Dịch vụ khách hàng trực tuyến 24 giờ, vui lòng liên hệ với chúng tôi.
